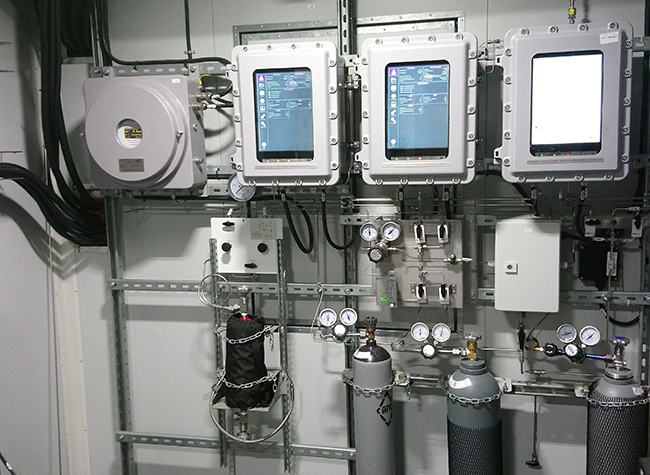

BRK MAG - Cromatógrafo de processo

O cromatógrafo de processo MAG foi projetado para análise online de gás natural com adição de hidrogênio em sua composição (opcional) e cálculo adicional de propriedades físicas e químicas de acordo com as normas EN 16726:2015 e ISO 6976:2016 (poder calorífico, densidade relativa e absoluta, fator de compressibilidade e número de Wobbe).

Principais Características:

• Análise da composição do gás natural C1 a C6+ , C1 a C3+, C1 a C9+ com cálculo do ponto de orvalho de hidrocarbonetos HCDP conforme ISO 23874

• Disponível em versões com Detectores μ-TCD, CCD e ECD ( Eletroquímicos de alta sensibilidade para Sulfurosos)

• Design compacto com invólucro à prova de explosão Ex d ATEX e IECEX (1Ex d IIB+H2 Т4 Gb, IP65)

• Baixo consumo de Energia e gás de arraste: 10 a 12ml/min - 01x cilindro de Helio a cada 12 meses aproximadamente

• Configuração modular e flexível com até 4x canais analíticos independentes

• Seletor de amostra integrado- até 6x Streams por GC (05x Análise, 01x Calibração)

• Alta precisão de medição e análises rápidas (C1 a C6+ em 5 minutos)

• Total Conformidade com métodos e padrões internacionais;

• Hidrocarbonetos: conforme ISO 10723 e ISO 6974;

• Conformidade com os métodos exigidos no Brasil, Resoluções da ANP: Resolução ANP 982 de 2025 (Gás Natural), ANP 906 e ANP 886 (Biometano);

• Tela sensível ao toque LCD de 12” com interface amigável

• Operação automática devido ao PC integrado com memória não volátil

• Comunicação:

  • Padrão: 02x RS 232/485 (ModbusRTU), 01xEthernet (ModbusTCP)

    • até 04x DI - Discrete inputs (NAMUR) Opcionais;

  • Opcional: 01x RS 232/485 extra, até 16x saídas 4-20 mA, Saídas Digitais, optical Ethernet, GSM/GPRS, WiFi

• Software de PC flexível para acesso remoto, operação remota, configurações e aquisição de dados

• Analisa amostras de: gás, gás liquefeito ou líquidos

• Disponível em versão preparada para operar com amostras de gás com a adição de até 20% de Hidrogênio. C1 a C6+ H2 Ready.

Análises possíveis com o GC BRK MAG:

• Gases permanentes: He, H2, N2, O2, CO, CO2

• Compostos inorgânicos: H2O, H2S, COS, SO2, NH3, N2O, NOx, etc.;

• Hidrocarbonetos saturados: metano, etano, propano, butanos, etc. até n decano

• Hidrocarbonetos insaturados: etileno, acetileno, propileno, propadieno, metilacetileno, butilenos, butadieno,

• Hidrocarbonetos aromáticos: benzeno, tolueno, etilbenzeno, xilenos, etc.;

• Compostos orgânicos oxigenados : álcoois (metanol, etanol, trimetilcarbinol TMC), etc.), glicóis, éteres e ésteres (éter dimetílico, MTBE, TAME, etc.), aldeídos (aldeído acético, acroleína, etc.), cetonas,

• compostos graxos contendo halogênios, compostos contendo nitrogênio e outros compostos orgânicos voláteis polares;

• compostos orgânicos contendo enxofre: mercaptanos, sulfetos, disulfeto

BRK MAG S - Cromatógrafo de processo

O cromatógrafo de processo MAG S, é a Versão do Cromatógrafo MAG especifica para análise de compostos Sulfurosos e Mercaptanas.

Principais Características:

• Detector ECD (Eletroquímico) de alta sensibilidade para compostos Sulfurosos - partindo de 0.1 ppm - sem interferência de Hidrocarbonetos

• Design compacto com invólucro à prova de explosão Ex d ATEX/IECEX

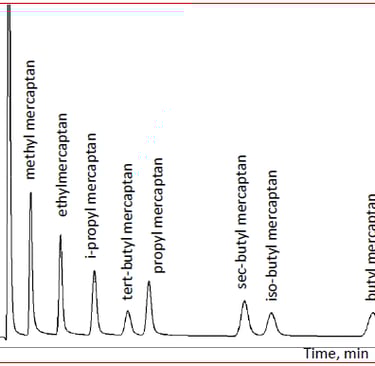

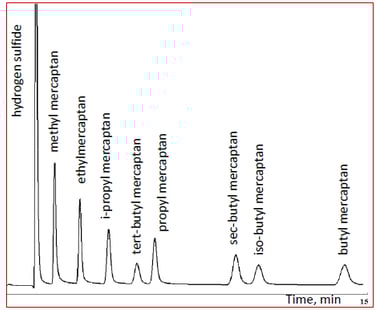

• Análise de componentes Sulfurosos, Odorantes e Mercaptanas: conforme métodos ASTM D 7493, ISO 19739 em até 15 min.

• Gás de Arraste: somente Ar de Instrumento - não utiliza gases auxiliares como Hélio, Hidrogênio e Nitrogênio (exemplo: cromatógrafos com detectores FPD).

• Baixo custo de OPEX - Baixo consumo de Energia e Ar - baixa necessidade de manutenção - com possibilidade de reparos realizados em campo

• Melhor opção do mercado para aplicações de gás Natural e Biometano: H2S, Enxofre total, Odorantes, Mercaptanas, THT, TBM

• Ideal para atendimento das resoluções ANP 982 (gás natural), ANP 906 e ANP 886 (Biometano) com o menor custo operacional.

• Medições também disponíveis em versão para Laboratório e versão Portátil.

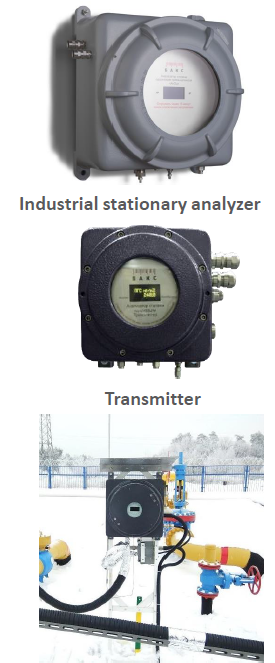

Analisador de Odorantes Anod

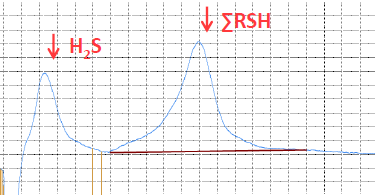

AnOd é uma série de analisadores de odorantes projetados para medição rápida, confiável e precisa da concentração total de mercaptanas separadas do sulfeto de hidrogênio em fases gasosas, incluindo gás natural.

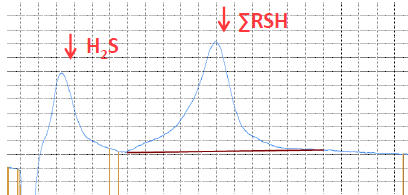

AnOd mede a concentração total de mercaptanos no gás separado do sulfeto de hidrogênio.

Outro odorante contendo enxofre, como o THT, também pode ser analisado.

O controle on-line do processo de odorização permite manter a intensidade necessária do cheiro do gás e  melhora significativamente a segurança do uso do gás natural.

Além disso,  proporciona um consumo mais racional de odorante, pois ajuda a considerar a concentração inicial de mercaptanas antes da odorização e as perdas de odorante durante o transporte do gás por gasodutos.

Principais Caractersticas:

• Ampla faixa de temperatura de operação (a partir de -40 °C)

• Sensor eletroquímico de alta sensibilidade;

• tempo de análise rápido

• Não necessita de gás auxiliar/arraste

• Sem interferência com outros componentes do gás natural

• Precisão superior

• Design simples, fácil instalação e operação

• Proteção contra explosão em todas versões.

• Calibração automática

• IP66 na versão Estacionária, IP65 na versão transmissor

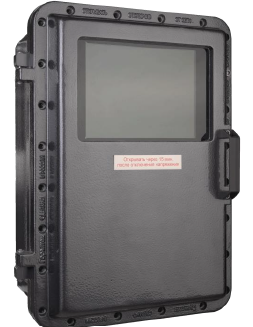

MERC - Analisador de processo para Mercúrio em gás

Hg é um veneno catalítico.

O Hg pode causar danos ao equipamento devido à formação de amálgama, especialmente em baixas temperaturas.

Aplicação:

Processo de controle da concentração de mercúrio no gás

Na indústria de processamento de gás e petroquímica, Tratamento de resíduos, Durante a produção de gás natural liquefeito.

Principais Características:

• Não requer preparação complexa de amostras

• Alta sensibilidade;

• Ampla faixa de medição

• Operação totalmente automática

• Não requer gás auxiliar

• Tempo de análise rápido

• LCD amplo para exibição de dados.

• Princípio de operação: Adsorção atômica

• Componente analisado: Hg elementar

• Faixa de medição: ng/m³ 1,0 a 20.000 OU 10 a.200.000

• Repetibilidade: 5%

• Vazão de gás de amostra, 4 l/min

• Proteção contra explosão: Ex d IIB + H 2 T 6 Gb; IP 66

• Interfaces 4 20 MA, RS 485/232, Ethernet

• Fonte de alimentação 230 V, 190 W
